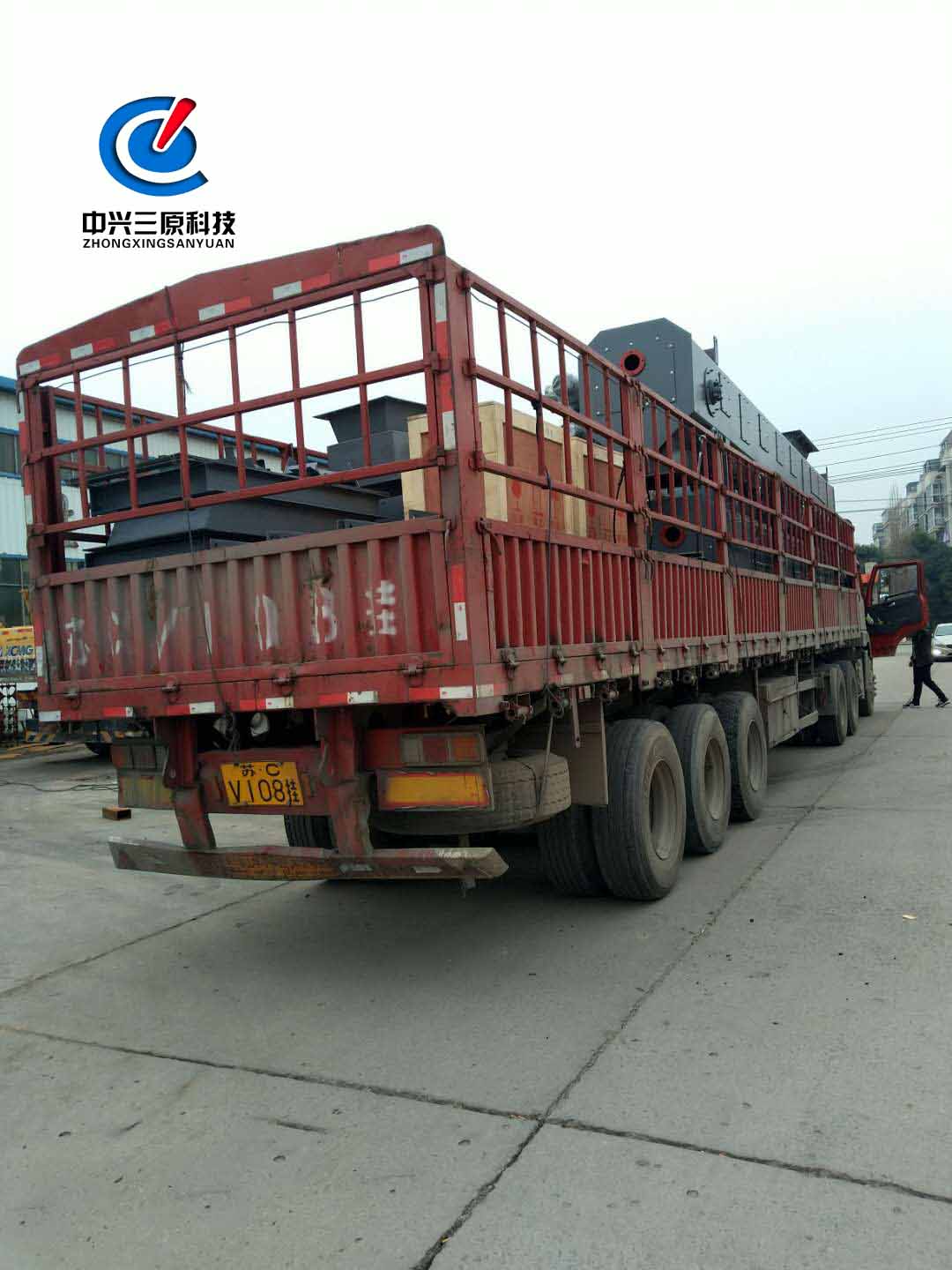

裝好車準備出發

設備組成及工作原理

本系統主要由給煤機封閉殼體、皮帶輸送機、電子皮帶秤、進口手動煤閘門、出口電動閘門、稱重控制顯示儀設備，電氣控制系統及相關報警裝置等組成。

工作原理：

物料由給煤機上部料倉經落煤管、進料閘門落入給煤機，給煤機內部輸送部分把物料均勻地輸?shù)匠隽峡�，�?dāng)物料通過電子皮帶秤時，重量信號和速度信號送到二次儀表，通過放大A/D轉換, 計算出瞬時流量和累積量，并顯示于稱重顯示儀表前面板。同時輸出一個正比于流量的4-20mA模擬電流信號反饋給DCS系統。

設定給煤量方式：控制室的DCS系統根據接收到的給煤機反饋的模擬瞬時給煤量的電流信號，再根據鍋爐燃燒控制系統的水、電、壓力等綜合參數變化情況得出一個給煤量信號，以4-20mA電流信號形式發送給給煤機的變頻器。根據比較后的結果，通過變頻器改變主電機的轉速，使實際給煤量與要求的給煤量相同，以滿足鍋爐燃燒系統的需要。

在給煤機工作的同時，還可輸出多種狀態或報警信號（聲光報警），形成集成管理和對故障的及時處理，如給煤機狀態信號：堵煤、斷煤、跑偏等。如一旦給煤機瞬間值為零，應判斷為斷煤，立即報警�？刂菩盘�(hào)與 DCS 留有通訊接口，上級DCS系統也可通過通訊口設置控制器及儀表各種參數，包括皮帶秤校準、設置流量，調節控制器相關參數等操作。在控 制室與現場兩地均可操作及監控。

給煤機控制系統對給煤機及所屬的煤流情況實行全面的安全運行監控，并且各種信息都通過DCS系統進行預處理后再反饋給鍋爐控制系統，以提高給煤機運行的可靠性和反饋信息的可靠性。
